薄壁精密軸承

薄壁四點接觸球軸承

薄壁四點接觸球軸承薄壁四點接角觸球軸承(X型)也，稱為四點接角球薄壁軸承，是等截面薄壁軸承的一種。因?yàn)榕c普通滾動軸不同，對于一定系列的薄壁四點接角球軸承，不管軸承內徑大小，它的橫截面也保持不變，因此也稱為等截面薄壁軸承。薄壁四點接融球軸承(X型)與薄壁角接角觸球軸承、薄壁深溝球軸承的區別在于其溝道的形狀。薄壁四點接角球軸承X型每側的滾道有2個半徑圓心，均偏離鋼球的中心線。

品牌：滾道形狀：

在線咨詢

0379-63123369 15670310586

產品詳情

薄壁四點接觸球軸承

薄壁四點接角觸球軸承(X型)也，稱為四點接角球薄壁軸承，是等截面薄壁軸承的一種。因?yàn)榕c普通滾動軸不同，對于一定系列的薄壁四點接角球軸承，不管軸承內徑

大小，它的橫截面也保持不變，因此也稱為等截面薄壁軸承。

薄壁四點接融球軸承(X型)與薄壁角接角觸球軸承、薄壁深溝球軸承的區別在于其溝道的形狀。薄壁四點接角球軸承X型每側的滾道有2個半徑圓心，均偏離鋼球的中

心線。這種結構使薄壁四點接觸球軸承在鋼球與滾道間形成四點接觸。

四點接觸球薄壁軸承與相同內徑標準軸承相比，其重量約為標準軸承的5%，橫繼斷面積約為標準軸承的20%。它可以承受徑向負荷，雙向軸向負荷和力矩負荷。由于

其特殊的熱處理過程，薄壁四點接觸球軸承能在更高溫度下工作。

薄壁四點接觸球軸承具有輕量化、薄壁化、高剛性化、低摩擦力矩化、高精度化等特點，具有承受聯合載荷能力強、精度高、摩擦力矩小、重量輕、運轉平穩等優

勢。所以被廣泛應用于機器人關節部位（腰部、肩部、時部、手腕部）等。

薄壁四點接觸球軸承分為：

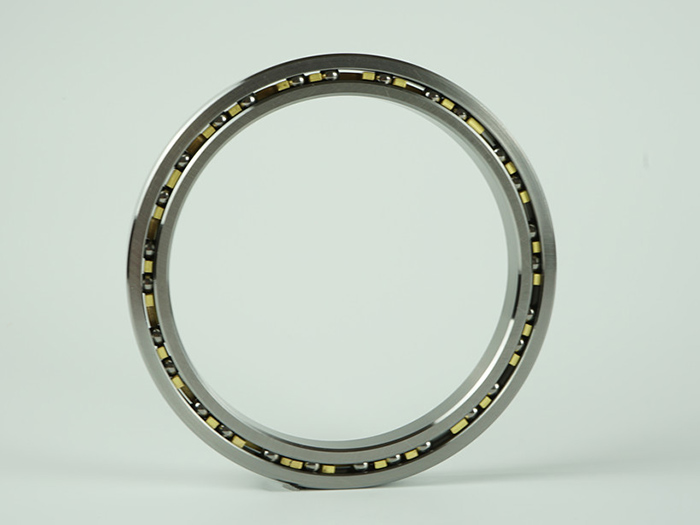

等截面薄壁四點接觸球軸承（開式）（不帶密封圈）：KAA類型，KA類型，KB類型，KC類型，KD類型，KF類型，KG類型：

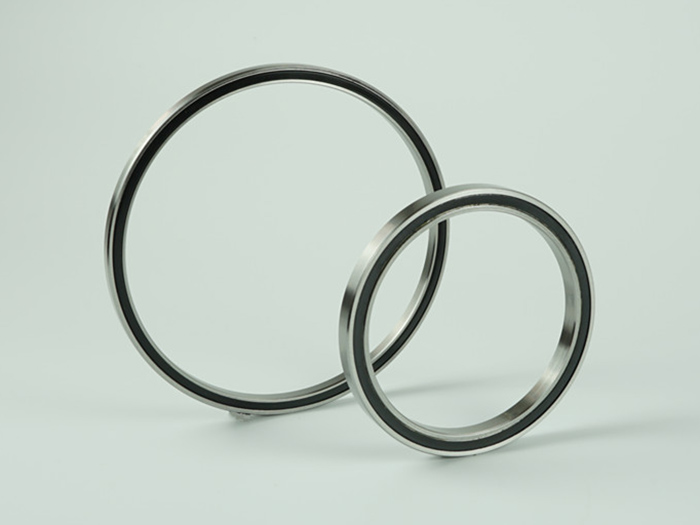

薄壁密封四點接觸球軸承（帶密封圈）：JHA類型，JA類型，JB類型，JU類型，JG類型；

薄壁公制四點接角觸球軸承（不帶密封圈）：厚度8mm、厚度13mm、厚度20mm;

薄壁密封公制四點接角觸球軸承（帶密封圈）：厚度8mm、厚度13mm、厚度20mm;

NKAA等截面薄壁四點接觸球軸承的型號參數

型號	尺寸			載荷（N)				重量	Interchange
型號	d	D	H	Cor	Cr	Coa	Ca	Kg	NTN	KAYDON	INA
NKAA10XP0	25.400	34.925	4.762	1290	670	3250	1650	0.012	KXS010	KAA10XL0	CSXAA010-TN
NKAA15XP0	38.100	47.625	4.762	1780	800	4450	2050	0.018	KXS015	KAA15XL0	CSXAA015-TN
NKAA17XP0	44.450	53.975	4.762	3100	2950	5070	2220	0.020	KXS017	KAA17XL0	CSXAA017-TN

NKA等截面薄壁四點接觸球軸承型號參數

型號	尺寸			載荷（N)				重量	Interchange
型號	d	D	H	Cor	Cr	Coa	Ca	Kg	NTN	KAYDON	INA
NKA020XP0	50.800	63.500	6.35	1650	1420	7600	3510	0.048	KXA020	KA020XP0	CSXA020
NKA025XP0	63.500	76.200	6.35	3690	1600	9290	4050	0.059	KXA025	KA025XP0	CSXA025
NKA030XP0	76.200	88.900	6.35	4400	1820	10980	4490	0.068	KXA030	KA030XP0	CSXA030
NKA035XP0	88.900	101.600	6.35	5070	2000	12670	4930	0.082	KXA035	KA035XP0	CSXA035
NKA040XP0	101.600	114.300	6.35	5730	2130	14310	5380	0.090	KXA040	KA040XP0	CSXA040
NKA042XP0	107.950	120.650	6.35	6090	2220	15160	5600	0.095	KXA042	KA042XP0	CSXA042
NKA045XP0	114.300	127.000	6.35	6400	2310	16000	5820	0.100	KXA045	KA045XP0	CSXA045
NKA047XP0	120.650	133.350	6.35	6760	2400	16850	6000	0.104	KXA047	KA047XP0	CSXA047
NKA050XP0	127.000	139.700	6.35	7070	2490	17690	6220	0.109	KXA050	KA050XP0	CSXA050
NKA055XP0	139.700	152.400	6.35	7780	2620	19380	6580	0.118	KXA055	KA055XP0	CSXA055
NKA060XP0	152.400	165.100	6.35	8450	2800	21070	6980	0.130	KXA060	KA060XP0	CSXA060
NKA065XP0	165.100	177.800	6.35	9110	2930	22760	7330	0.140	KXA065	KA065XP0	CSXA065
NKA070XP0	177.800	190.500	6.35	9780	3070	24450	7690	0.150	KXA070	KA070XP0	CSXA070
NKA075XP0	190.500	203.200	6.35	10450	3200	26140	8050	0.160	KXA075	KA075XP0	CSXA075
NKA080XP0	203.200	215.900	6.35	11110	3330	27830	8400	0.172	KXA080	KA080XP0	CSXA080
NKA090XP0	228.600	241.300	6.35	12490	3600	31200	9070	0.200	KXA090	KA090XP0	CSXA090
NKA100XP0	254.000	266.700	6.35	13820	3870	34580	9690	0.227	KXA100	KA100XP0	CSXA100
NKA110XP0	279.400	292.100	6.35	15160	4130	37960	10310	0.236	KXA110	KA110XP0	CSXA110
NKA120XP0	304.800	317.500	6.35	16540	4360	41340	10890	0.254	KXA120	KA120XP0	CSXA120
